Panne I/O — Perte de communication esclave — Machine assemblage connecteurs

ID INT-2024-115 DATE 2024.11.08 DURATION 02h 00m TECH 4882-MT SITE TANGER · MA
← Retour au journal
!

// Le Problème

Contexte : Ligne assemblage connecteurs automotive 32 broches. Production 180 pièces/heure, cycle 20 s. Poste 3 : serrage pince + insertion broches.

Symptôme : Arrêt total machine. Alarme 'Perte de communication esclave station 3' sur HMI Siemens TP1200. Tous les actionneurs station 3 passent en sécurité. Production arrêtée sur toute la ligne (pas de by-pass possible).

?

// Diagnostic

Étape 1 — HMI / Automate : CPU S7-1500 OK (RUN). Périphérie Profinet : esclave ET200SP station 3 en défaut. LED interface IM151-3 SF rouge + BF rouge clignotant. Perte de communication cyclique I/O sur 12 modules.

Étape 2 — Armoire station 3 : alimentation 24 V secteur OK (23,8 V mesuré). Alimentation 24 V charge capteurs/actionneurs : 0,3 V (court-circuit total). Disjoncteur 24 V 6 A déclenché. Tentative réarmage → re-déclenchement immédiat.

Étape 3 — Recherche CC : isolement voie par voie avec multimètre. Voie Q3 (sortie 24 V bobine électrovanne serrage pince) : 12 Ω vers 0 V (nominale bobine = 350 Ω). Déconnexion câble bobine → court-circuit persiste dans câble.

Étape 4 — Traçage câble : câble I/O station 3 (10 m, 12×0,5 mm² + 4×1 mm²) passe dans chemin de câble articulé portique 4 axes. À l'articulation coude (zone de flexion permanente) : gaine PUR extérieure entaillée sur 3 cm, conducteurs visibles. Deux conducteurs 1 mm² (L+ 24 V et 0 V bobine) écrasés/cisaillés entre les maillons du chemin de câble — contact direct métal → court-circuit franc 24 V.

Étape 5 — Conséquence en chaîne : court-circuit 24 V a surintensité la voie Q3 du module DO ET200SP (8DO 24 VDC/0,5 A) → fusion interne transistor de sortie + plombe voie. L'automate détecte défaut de charge sur Q3 puis coupe l'alim secteur du groupe I/O (sécurité intégrée) → perte totale communication esclave.

Étape 6 — Électrovanne : isolement bobine électrovanne mesurée : 12 Ω (au lieu de 350 Ω). Bobine humide/carbonisée interne (condensation entrée par évent de la bobine, usure joint torique). Non la cause initiale, mais endommagée par le CC.

Vue d'ensemble — Machine assemblage connecteurs station 3 Tanger
FIG. 01Vue d'ensemble — Machine assemblage connecteurs station 3 Tanger

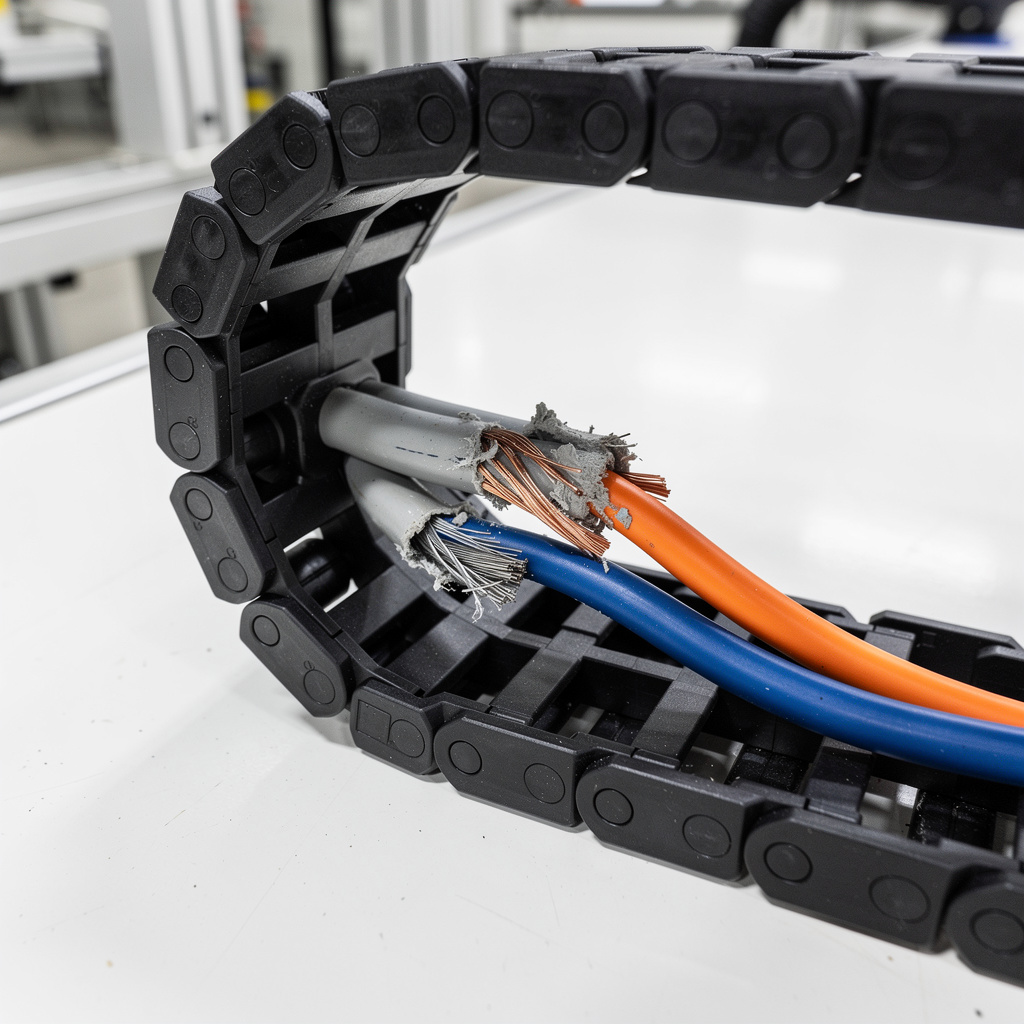

Câble I/O sectionné dans chemin de câble articulé
FIG. 02Câble I/O sectionné dans chemin de câble articulé
Carte ET200SP station 3 — LED SF rouge + module DO Q3 grillé
FIG. 03Carte ET200SP station 3 — LED SF rouge + module DO Q3 grillé (photo terrain)
✓

// Solution apportée

01.
CONSIGNATION — arrêt électrique général ligne assemblage. Condamnateur cadenas secteur 400 V principal + 24 V dédié station 3. Signalisation maintenance 4 postes. Vérification 0 V aux bornes.
02.
TRAÇAGE CÂBLE — ouverture chemin de câble articulé au niveau de l'articulation coude (zone flexion max). Identification tronçon endommagé : 3 cm d'entaille + cisaillement conducteurs L+/0 V. Marquage des autres conducteurs sains.
03.
REMPLACEMENT CÂBLE — dépose tronçon abîmé (3,5 m). Pose câble neuf 12×0,5 mm² + 4×1 mm², gaine PUR robotique haute flexion (5 millions de cycles nominale). Routage dans chemin de câble neuf avec rayon de courbure > 75 mm (spécification constructeur chemin de câble). Séparation L+ et 0 V dans nappes distinctes pour éviter CC réciproque.
04.
REMPLACEMENT BOBINE — dépose électrovanne serrage pince. Remplacement bobine 24 VDC 350 Ω neuve + joint torique Viton. Test isolation bobine : 52 MΩ (OK > 50 MΩ). Test alimentation bobine seule : 68 mA nominale, température stabilisée 42 °C.
05.
REMPLACEMENT MODULE I/O — dépose module DO 8×24 VDC/0,5 A (réf. 6ES7 132-4BF00-0AA0) voie Q3 grillée. Pose module neuf. Vérification configuration : adresse Profinet fixe (IP 192.168.1.23), même paramètres, pas de réadressage nécessaire (remplacement hot-swappable ET200SP).
06.
RÉCUPÉRATION COMMUNICATION — réarmage disjoncteur 24 V. LED IM151-3 : SF éteinte, BF éteinte, ON vert fixe. Diagnostic TIA Portal : esclave station 3 reconnu, 12 modules OK, 0 défaut. Test forcé I/O : toutes les 64 entrées et 48 sorties validées une par une.
07.
ESSAIS PRODUCTION — démarrage cycle automatique. 50 pièces consécutives station 3 sans arrêt. Temps cycle 20 s nominal. Monitoring température bobine : 38 °C stable. Monitoring courant Q3 : 68 mA stable. Zéro perte communication sur 4 h de production.
08.
GMAO — création OT préventif 'Inspection chemin de câble station 3' tous les 6 mois (vérification gaine, rayon de flexion, fixation). Stock sécurité : 1 bobine électrovanne + 1 module DO ET200SP. Formation opérateurs : alarme 'Perte communication' = ne pas redémarrer aveuglément, appeler maintenance.
→

// Résultat mesuré

Ligne redémarrée après 2 h d'arrêt (vs 6 h prévision constructeur pour diagnostic + déplacement pièces). Zéro perte communication depuis le redémarrage sur 4 h de production. 180 pièces/heure rétablies. Économie vs appel constructeur Siemens + sous-traitant câblage : ~2 800 € (déplacement 400 km Tanger-Casablanca + main d'œuvre spécialisée + majoration urgence week-end).

Arrêt Total
2h00
Com. Rétablie
100%
Prod.
180/h
Économie
2.8k€
