Panne collier chauffage — Presse injection Engel 280T

ID INT-2024-102 DATE 2024.10.03 DURATION 03h 30m TECH 4882-MT SITE AMIENS · 80
← Retour au journal
!

// Le Problème

Contexte : Production continue de pièces techniques PA66+GF30 pour automotive. Cycle nominal 28 s, 250 pièces/heure. Pression 1400 bar, température cylindre 280–300 °C.

Symptôme : Alarme 'ZONE 2 TEMP LOW' sur écran presse Engel. Température zone 2 chute de 290 °C à 185 °C en 8 min. Couple vis dépasse 85 % nominal → sécurité couple déclenche l'arrêt. Matière semi-fondue bourre la vis/cylindre. Production arrêtée, 45 pièces en rebuts.

?

// Diagnostic

Électrique : mesure résistance collier chauffage zone 2 (centre cylindre) = circuit ouvert (∞ Ω). Valeur nominale 88 Ω (600 W / 230 V). Collier céramique fissuré sur 120° de circonférence. Jonction câble/collier carbonisée (sur isolation PVC standard au lieu de silicone haute température).

Thermique : rupture collier zone 2 crée un gradient thermique : zone 1 (amont) 295 °C, zone 2 (centre) 185 °C, zone 3 (tête) 300 °C. PA66 non suffisamment fondu → vis force sur matière solide → couple anormal → arrêt sécurité.

Historique : collier zone 2 jamais remplacé depuis mise en service (4 ans). Durée de vie nominale céramique industrielle : 2–3 ans en continu à 300 °C.

Vue d'ensemble — Presse injection Engel 280T ligne automotive
FIG. 01Vue d'ensemble — Presse injection Engel 280T ligne automotive

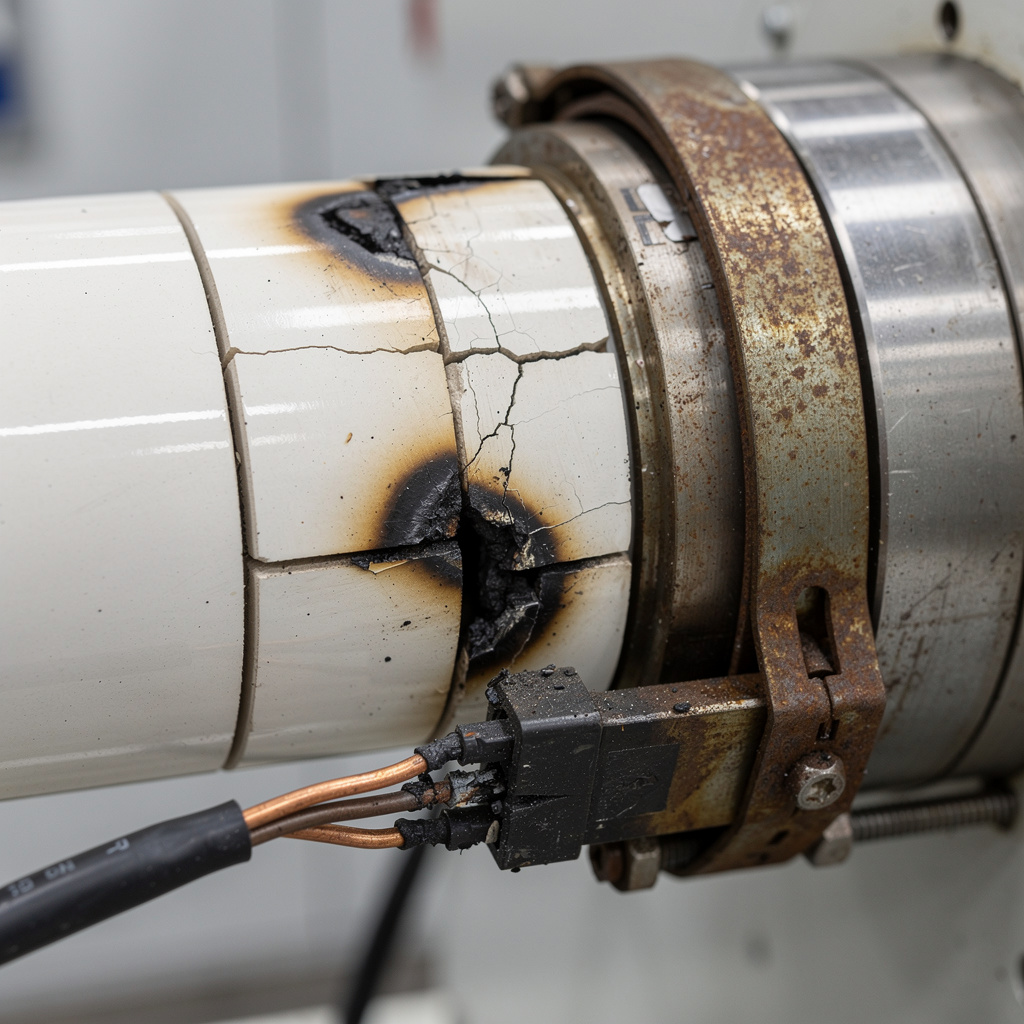

Collier chauffage céramique fissuré — rupture zone 2
FIG. 02Collier chauffage céramique fissuré — rupture zone 2

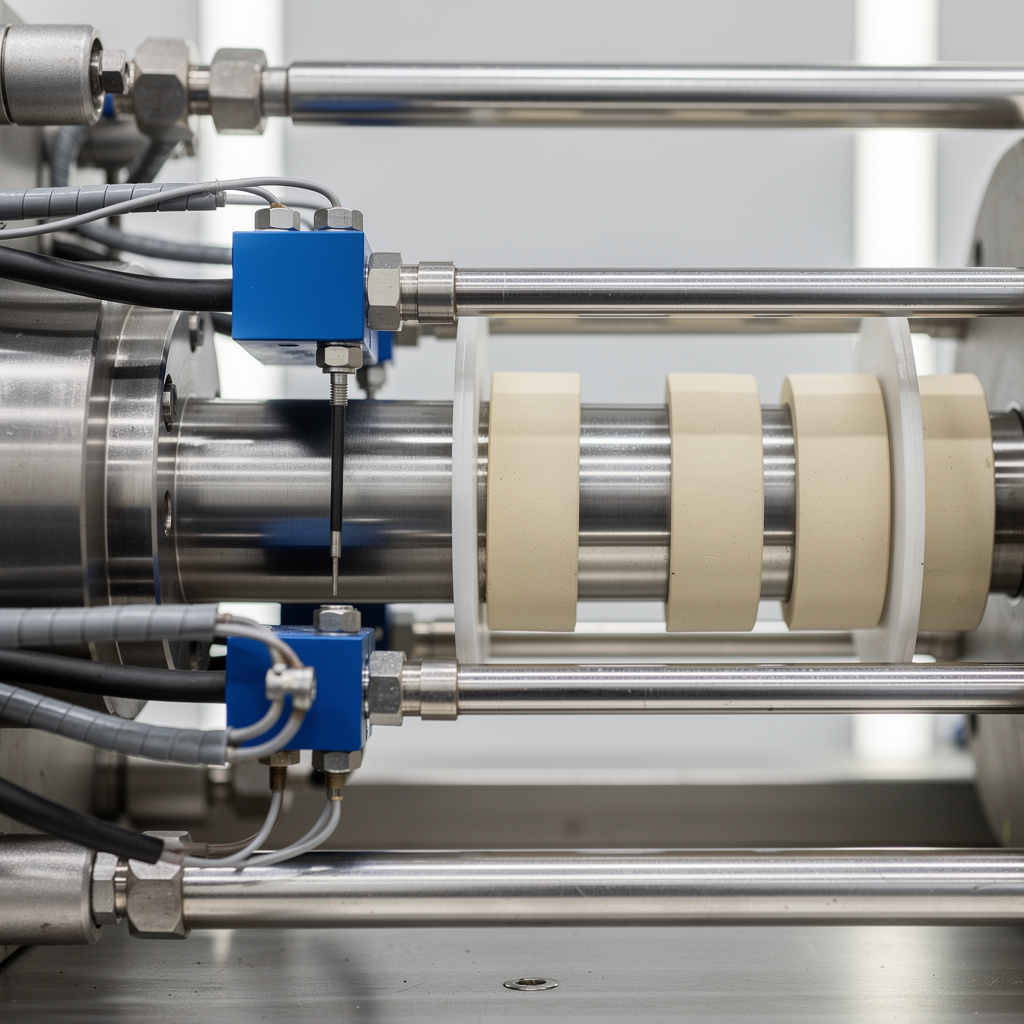

Cylindre plastification — 3 zones chauffe + thermocouples
FIG. 03Cylindre plastification — 3 zones chauffe + thermocouples
✓

// Solution apportée

01.
CONSIGNATION — arrêt électrique presse, condamnateur sur sectionneur principal, signalisation maintenance, refroidissement cylindre à 80 °C avant intervention.
02.
DÉPOSE COLIER — démontage carter isolant zone 2, dépose collier céramique fissuré. Mesure d'origine : Ø intérieur 85 mm, largeur 60 mm, 600 W / 230 V. Nettoyage surface cylindre au dissolvant + grattoir.
03.
RÉPARATION CÂBLE — remplacement câble alimentation collier par câble silicone haute température 250 °C, section 2,5 mm² avec gaine fibre de verre. Sertissage cosse cuivre étamé haute température. Protection thermique à la jonction.
04.
POSE NEUF — installation collier neuf céramique 600 W / 230 V, Ø 85 mm × 60 mm. Serrage progressif des brides inox (évite déformation cylindre). Centrage ± 2 mm sur zone. Repose carter isolant minéral.
05.
NETTOYAGE VIS/CYLINDRE — chauffe douce à 150 °C pour ramollir PA66 bourrée. Retrait manuel résidus solides. Nettoyage rodage cylindre avec pâte spéciale. Vérification jeu vis/cylindre : 0,25 mm (tolérance OK).
06.
RÉGLAGE PID — réétalonnage thermocouple zone 2 (type K, compensation 0 °C). Réglage PID : P=12, I=180 s, D=45 s. Montée en température contrôlée 20 °C/min jusqu'à 290 °C. Stabilisation vérifiée ± 2 °C.
07.
ESSAIS — cycle injection à vide (sans moule) : température zones 1/2/3 stabilisées 295/290/300 °C. Cycle avec moule : 50 coups consécutifs sans alarme. Poids pièce OK (142,3 g ± 0,5 g). Temps cycle 28 s nominal.
08.
GMAO — création OT préventif 'Contrôle collier chauffage + thermocouple' tous les 12 mois. Mise à jour stock sécurité : 1 collier zone 2 + 1 thermocouple type K en local. Remplacement systématique collier tous les 3 ans.
→

// Résultat mesuré

Production redémarrée après 3 h 30. Zéro rebut depuis le redémarrage sur 4 h de production (vs 45 pièces rebutées pendant la panne). Température zone 2 stabilisée ± 2 °C autour de 290 °C. Temps cycle nominal 28 s rétabli. Économie vs appel constructeur Engel estimée à 4 800 € (déplacement + main d'œuvre spécialisée + majoration urgence).
