◆ CURATIF URGENT · TIER 1

Panne récurrente encartonneuse — Ligne PET

ID INT-2024-001 DATE 2024.07.15 DURATION 00h 45m TECH 4882-MT SITE GRIGNY · 91

// Le Problème

Contexte : Ligne critique approvisionnant la grande distribution. Production 22 h/jour. Tout arrêt > 20 min = risque de rupture de stock client.

Symptôme : Défaut HMI n°402 'PRODUIT_COINCÉ_ENTRÉE' toutes les 8–12 min. Accumulation de 15–18 colis rejetés/heure en sortie fardeleuse. Opérateurs forcés de redémarrer manuellement à chaque arrêt.

// Diagnostic

Électrique : alimentation capteur photoélectrique d'entrée = 24 V stable. Signal logique oscillant anormalement — diode automate clignotante au lieu de fixe.

Logiciel (TIA Portal) : dans le bloc de gestion encartonneuse, le bit de validation produit est conditionné directement par le signal capteur sans temporisation d'antirebond. L'oscillation du faisceau (condensation/buée près de la ligne froide) crée des fronts parasites interprétés comme des produits valides.

Mécanique : jeu butée d'entrée anormalement large (~3 mm vs 0,5 mm). Amortisseur hydraulique usé.

Servo : en mode manuel, le pousseur arrive 2–3 mm en retard par rapport à la consigne.

FIG. 01Vue d'ensemble — Encartonneuse ligne PET

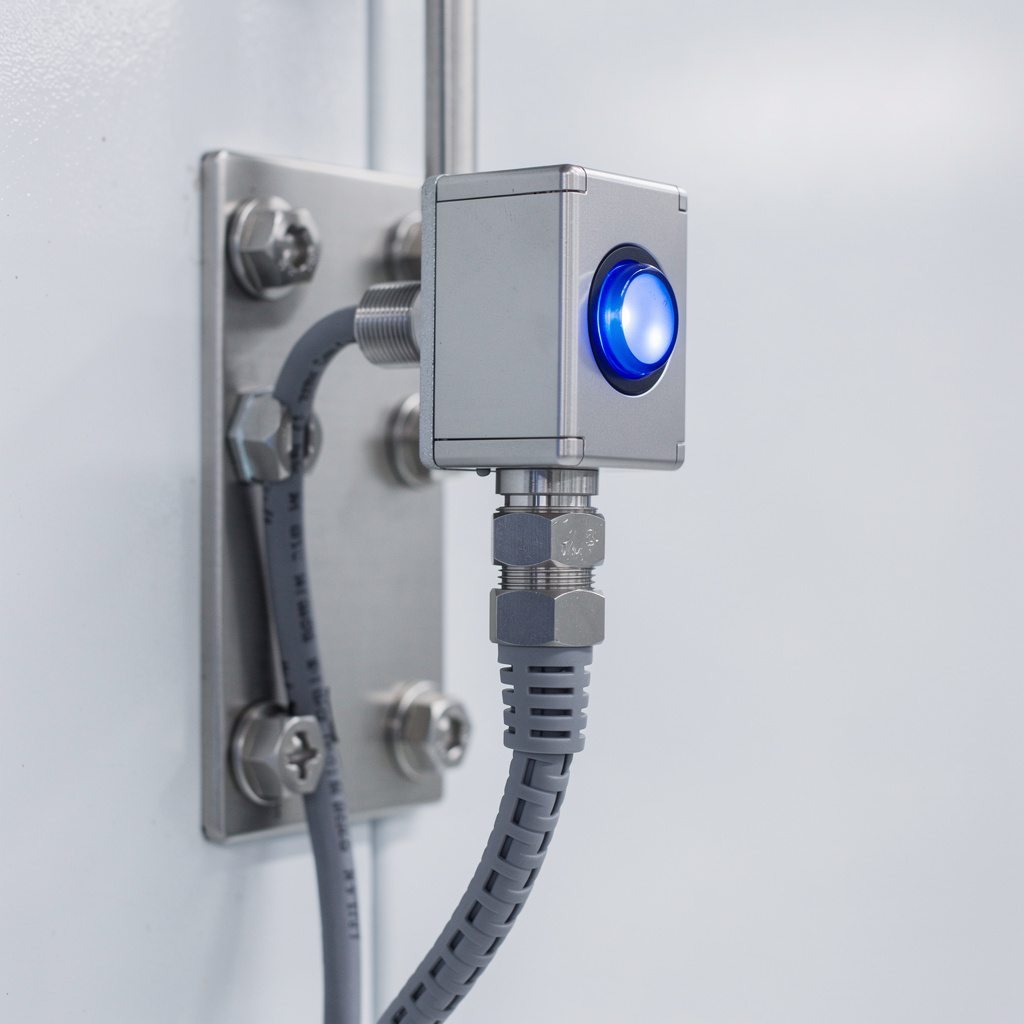

FIG. 02Capteur photoélectrique anti-buée à purge d'air

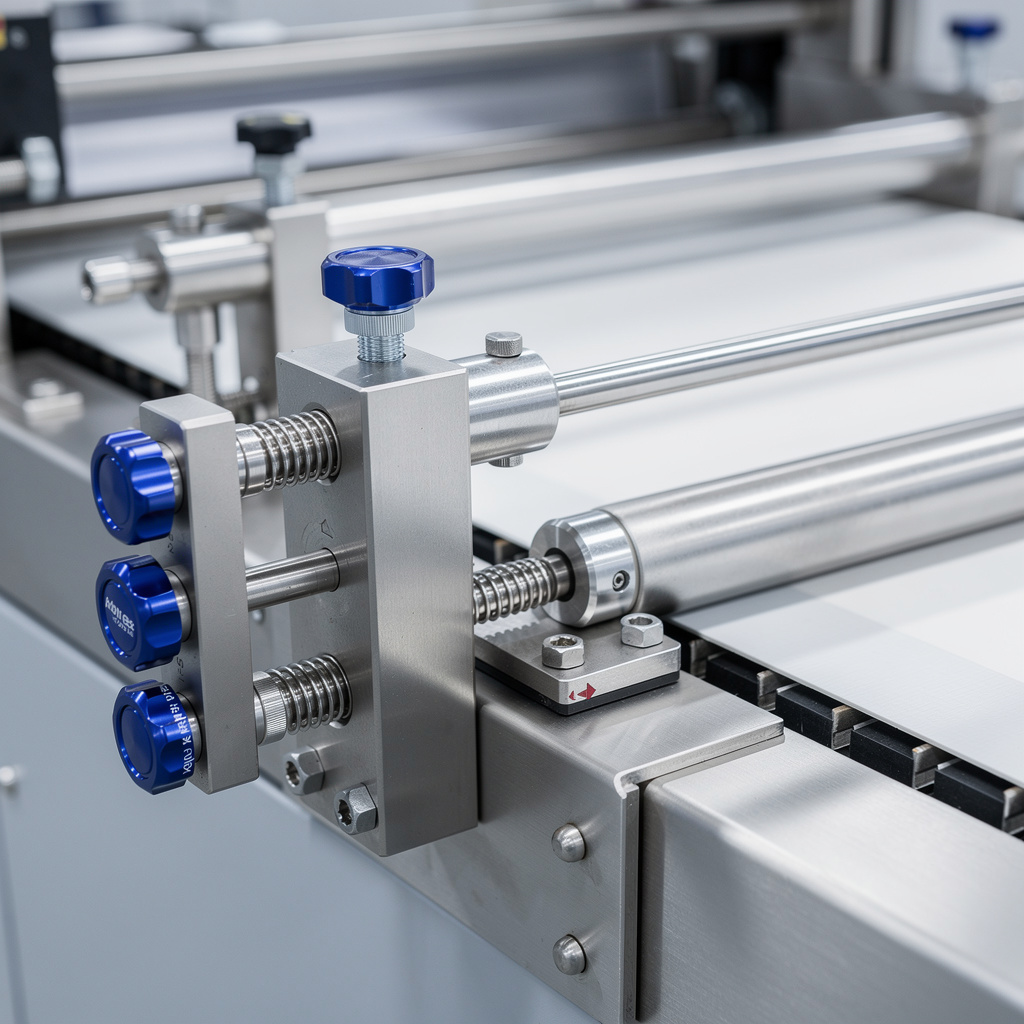

FIG. 03Recalage butée mécanique + amortisseur

✓

// Solution apportée

01.

CONSIGNATION — arrêt électrique + pneumatique de la zone, condamnateur cadenas, signalisation verticale.

02.

ÉLECTRIQUE — remplacement capteur photoélectrique par modèle robuste avec purge d'air intégrée (anti-buée). Câble d'alim remplacé par blindé anti-CEM.

03.

MÉCANIQUE — dépose butée, remplacement amortisseur hydraulique, recalage jeu à 0,5 mm (cale étalon), serrage boulonnerie au couple.

04.

AUTOMATISME — ajout temporisation antirebond 50 ms sur signal capteur. Recalage décalage servo-pousseur. Validation par mouvements manuels.

05.

ESSAIS — run 45 min à cadence nominale : 2 rejets (vs 12–15 avant). Compteur défaut 402 = 0.

06.

GMAO — création OT récurrent 'Contrôle capteur + butée' tous les 3 mois. Mise à jour gamme de maintenance.

→

// Résultat mesuré

Temps d'arrêt moyen réduit de ~40 min à 8 min (–80 %). Taux de rejets divisé par 5 (17/h → 3/h). Zéro arrêt forcé opérateur pendant les 3 semaines suivantes. Procédure préventive appliquée sur les 3 autres lignes du site.

MTTR Avant

40 min

MTTR Après

8 min

Rejets

–80%

Dispo.

+12%
